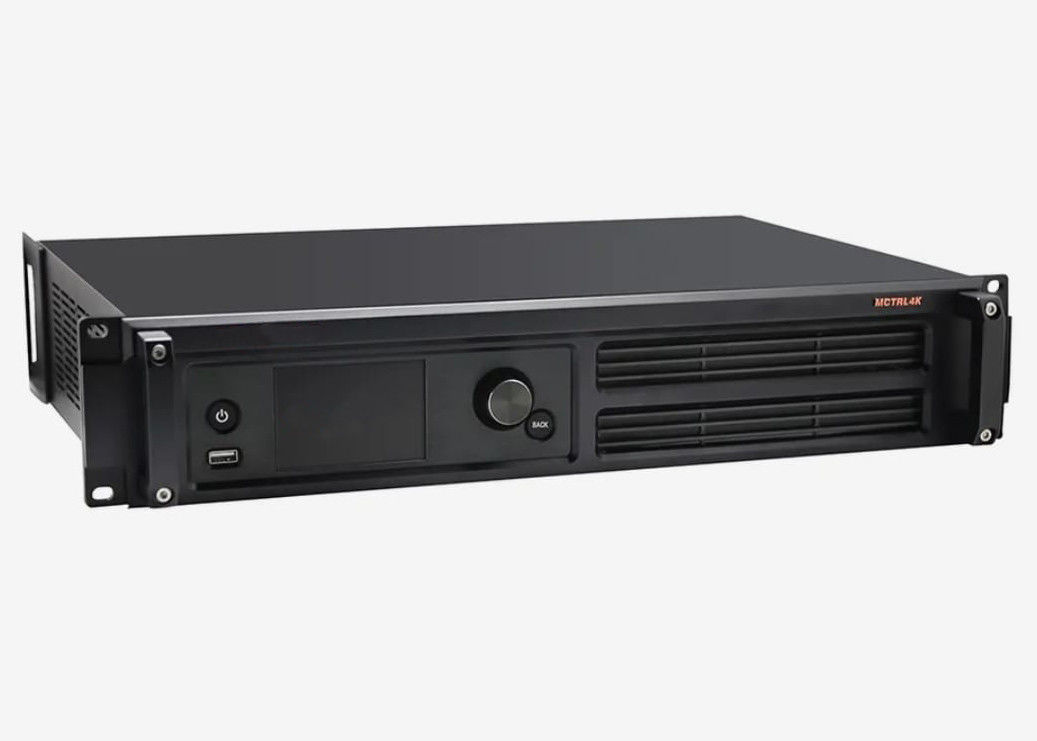

CE MCTRL4K LED Display کنترل کننده پردازنده ویدیویی ولتاژ ورودی 240 ولت
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | OEM, No brand, customizable |
| گواهی: | CE, RoHS, 3C |
| شماره مدل: | مشخصات کنترل کننده نمایشگر LED MCTRL4K |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| جزئیات بسته بندی: | بسته بندی جعبه کاغذی |
| زمان تحویل: | 7 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | مشخصات کنترل کننده نمایشگر LED MCTRL4K | ولتاژ ورودی: | AC 100 V~240 V-50/60 هرتز |
|---|---|---|---|
| درجه حرارت: | -20 تا +70 درجه سانتیگراد | رطوبت: | RH 10٪ تا 90٪ RH، غیر متراکم |
| ابعاد: | 482.6 × 372.0 × 88.1 میلی متر | وزن: | 4.6 کیلوگرم |
| برجسته کردن: | پردازنده ویدئویی نمایشگر LED CE,پردازنده ویدئویی صفحه نمایش LED 240 ولت,240V LED Display Video Processor |
||
توضیحات محصول
مشخصات کنترل کننده صفحه نمایش LED MCTRL4K
مشخصات شرکت
ما شرکت HK Brilliance Tech Co.، LTD هستیم. دفتر مرکزی ما در HK، چین واقع شده است؛ و کارخانه ما در شنجن و گوانگژو، چین واقع شده است. ما بیش از 10 سال تجربه تولید داریم.ما انتخاب گسترده ای از مدل این نوع از محصول را ارائه می دهیم و ما از سفارشی سازی برای محصولات و مارک و لوگو پشتیبانی می کنیم.
محصولات ما از فروش سریع در سراسر جهان لذت می برند. ما بیش از 3 مرحله و روش برای چک کیفیت و سیستم تضمین کیفیت داریم.هر یک از محصولات بیش از 48 ساعت تست عملکرد نهایی را تضمین می کند. با کیفیت خوب، مشتری همیشه شهرت خوبی برای محصولات ما می دهد.
تغییر تاریخچه
| نسخه سند | تاریخ انتشار | توضیحات |
| V12.0 | 2022-04-01 |
اضافه کردن تابع تغییر از RGB محدود به RGB کامل. تابع تغییر فاز اضافه شد. |
| V11.1 | 2020-07-18 | . محتوای و سبک سند بهینه شده است. |
| V11.0 | 2019-09-04 |
تابع سه بعدی اضافه شد. تابع کم تاخیر اضافه شد. . اضافه کردن تابع تنظیم گاما فردی برای RGB حالت HLG اضافه شد . اضافه کردن تابع تنظیمات عمق بیت منبع ورودی در کامپیوتر کنترل. . اضافه کردن تابع وارد کردن EDID سفارشی. . پشتیبانی برای سرعت فریم 25 هرتز اضافه شد. . عملکرد HDR10 بهینه شده با اضافه کردن تنظیم حالت خاکستری پایین |
| V10.0 | 2019-09-26 |
اولین انتشارات
|
مقدمه
گواهینامه
FCC، CE، UL&CUL، EAC، CB، IC، KC، RCM
ویژگی ها
. انواع کانکتورهای ورودی
- 1x DP 1.2
- 1x HDMI 20
- 2x DL-DVI
16 پورت Neutrik Gigabit Ethernet و 4 پورت نوری
برای ورودی DP/HDMI، حداکثر ظرفیت بارگیری 8 است.800،000 پیکسل
برای ورودی DVI، حداکثر ظرفیت بارگیری 8 است.300،000 پیکسل
حداکثر ارتفاع یا عرض خروجی یک MCTRL4K واحد 7680 پیکسل است.
ورودی با عمق بیت بالا: 8bit/10bit/12bit
عملکرد HDR
HDR10 و HLG پشتیبانی می شوند.
MCTRL4K می تواند با کارت های دریافتی کار کند
که از HDR پشتیبانی می کنند تا تصویر را به شدت افزایش دهند
کیفیت نمایش، ارائه زنده تر و
عکس های دقیق
. 3D
MCTRL4K مي تونه با فرستنده ي سه بعدی کار کنه
EMT200 و عینک های سه بعدی، که به شما اجازه می دهد
اثرات نمایش سه بعدی را تجربه کنید.
تنظیم کننده گاما
برای ورودی های 10 یا 12 بیتی، این تابع می تواند
به طور جداگانه گاما قرمز، گاما سبز و گاما آبی را تنظیم کنید تا به طور موثر عدم یکسانی تصویر را در شرایط کم خاکستری و سفید کنترل کنید.
تعادل تعادل، اجازه می دهد تا یک تصویر واقع بینانه تر.
. RGB محدود به RGB کامل
این تابع به طور خودکار رنگ را تبدیل می کند
دامنه منبع ورودی از RGB محدود به RGB کامل به طوری که سیاه طبیعی در شرایط کم خاکستری نمایش داده شود.
. تاخیر کم
وقتی تاخیر کم و همگام سازی منبع ورودی
فعال شده و کابینت ها عمودی متصل می شوند، تاخیر بین منبع ورودی و کارت گیرنده می تواند به یک فریم کاهش یابد.
ورودی با نرخ فریم اعشاری
با 23.98/29.97/47.95/59.94/71.93/119 سازگار است.88
هرتز
روشنایی سطح پیکسل و کالیبراسیون کروما
. ورودی با وضوح فوق العاده
پشتیبانی از تنظیمات وضوح فوق العاده با NVIDIA
کارت گرافیکی
. تنظیم صفحه نمایش در وب
. تا 10 واحد MCTRL4K
جدول 1-1 محدودیت های عملکرد
| عملکرد | محدودیت ها |
با همديگه انحصاری عملکرد |
| HDR |
. فقط از منابع ورودی 10 بیتی HDMI پشتیبانی می کند. ظرفیت بارگیری هر پورت اترنت نصف شده است. بايد با کارت هاي پذيرنده که از HDR پشتیبانی ميکنن کار کنه |
NA |
| سه بعدی |
وقتی منبع ورودی DVI باشد، DVI1 تصاویر را برای چشم چپ و DVI2 تصاویر را برای چشم راست بارگذاری می کند. . هنگامی که پیکربندی صفحه نمایش پیشرفته فعال است، عملکرد 3D پشتیبانی نمی شود. ظرفیت بارگیری هر پورت اترنت نصف شده است. |
تاخیر کم |
| تاخیر کم |
. فقط از منابع ورودی HDMI و DP پشتیبانی می کند. . هر پورت اترنت باید کابینت را عمودی بارگیری کند. |
3D، GENLOCK |
ظاهر
پنل جلویی
جدول 1-2 دکمه ها و اتصال دهنده ها
| نه، نه | دکمه/کنتاکتور | توضیحات |
| 1 | دکمه برق | دستگاه رو روشن یا خاموش کن. |
| 2 | USB | به يه درايو USB وصلش کن |
| 3 | صفحه LCD | حالت دستگاه، منوها، منوهای فرعی و پیام ها را نمایش دهید. |
| 4 | دستکش | منوها را انتخاب کنید، پارامترها را تنظیم کنید و عملیات را تایید کنید. |
| 5 | برگرد | به منو قبلی برگردید یا از عملیات فعلی خارج شوید. |
پنل عقب
| نوع کانکتور | نام کانکتور | توضیحات |
| ورودی | دپلومات 12 |
1x DP 1.2 حداکثر وضوح پشتیبانی شده: 4096×2160@60Hz، حداقل وضوح پشتیبانی شده: 640×480@24Hz . قطعنامه های سفارشی پشتیبانی می شود حداکثر عرض: 7680 پیکسل (7680×1080@60Hz) حداکثر ارتفاع: 7680 پیکسل (1080×7680@60Hz) . مطابقت با HDCP 1.3 . قطعنامه های استاندارد پشتیبانی شده: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . پشتیبانی از منابع ورودی متقاطع وجود ندارد |
| HDMI 20 |
1xHDMI 2.0 حداکثر وضوح پشتیبانی شده: 4096×2160@60Hz، حداقل وضوح پشتیبانی شده: 800×600@30Hz . قطعنامه های سفارشی پشتیبانی می شود حداکثر عرض: 7680 پیکسل (7680×1080@60Hz) حداکثر ارتفاع: 7680 پیکسل (1080×7680@60Hz) . مطابقت با HDCP 1.4 و HDCP 2.2 . قطعنامه های استاندارد پشتیبانی شده: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) هرتز 1440×900@(24/25/30/48/50/60/72/75/85/100/120) هرتز |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . پشتیبانی از منابع ورودی متقاطع وجود ندارد |
||
|
DVI-D1 دوگانه DVI-D2 دوگانه |
2x DL-DVI هرکدام با حداکثر وضوح 3840×1080@60Hz و حداقل وضوح 800×600@30Hz . قطعنامه های سفارشی پشتیبانی می شود حداکثر عرض: 3840 پیکسل (3840×1080@60Hz) حداکثر ارتفاع: 3840 پیکسل (800×3840@60Hz) . قطعنامه های استاندارد پشتیبانی شده: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60) هرتز 2560×1600@(24/25/30/48/50/60) هرتز 3840×1080@(24/25/30/48/50/60) هرتز 3840×2160@(24/25/30) هرتز . پشتیبانی از منابع ورودی متقاطع وجود ندارد |
|
| تولید | 1 تا 16 |
پورت های 16x Neutrik (NE8FBH) گیگابیت اترنت حداکثر ظرفیت یک بندر: برای منابع ورودی 8 بیتی: 650،000 پیکسل برای منابع ورودی 10 بیتی/12 بیتی: 320،000 پیکسل . پشتیبانی از خروجی صوتی وجود ندارد . پشتیبانی از افزوده بین پورت های اترنت |
|
OPT1~OPT4 |
پورت های نوری 4 × 10G OPT1 داده ها را از پورت های Ethernet 1 تا 8 انتقال می دهد. OPT2 داده ها را از پورت های اترنت 9 تا 16 منتقل می کند. . OPT3 یک کانال تکراری از OPT1 است. . OPT4 یک کانال تکراری از OPT2 است. |
|
| کنترل | اترنت | با کامپيوتر کنترل ارتباط برقرار کن |
|
USB IN-OUT |
. IN: 1x USB 2.0 (نوع B) پورت ورودی برای دستگاه های MCTRL4K، یا اتصال به یک کامپیوتر برای اشکال زدایی . خارج: 1x USB 2.0 (نوع-A) پورت خروجی برای واحدهای MCTRL4K |
| تا 10 واحد می تونن به صورت کاسکادی استفاده بشن. | ||
|
گين لاک حلقه |
کانکتور سیگنال همگام پشتیبانی از دو سطح، سه سطح و Blackburst . IN: اتصال ورودی Genlock . لوپ: گانلاک لوپ اتصال خروجی |
|
| قدرت | AC 100 V ~ 240 V-50/60 Hz | |
يادداشت:
هنگامی که منبع ورودی HDMI یا DP است، ورودی وضوح اجباری 144 هرتز از دستگاه جلوی می تواند تجزیه شود. در این وضعیت، ظرفیت بارگذاری به نصف کاهش می یابد.
این محصول فقط می تواند افقی باشد.
ابعاد
تحمل: ±0.3 واحد: mm
مشخصات
|
برق پارامترها |
ولتاژ ورودی | AC 100 V ~ 240 V-50/60 Hz |
|
قدرت نامی مصرف |
30 وات | |
|
کار کردن محیط زیست |
درجه حرارت | -20°C تا +60°C |
| رطوبت | 10٪ RH تا 90٪ RH، بدون فشرده سازی | |
|
ذخیره سازی محیط زیست |
درجه حرارت | -20°C تا +70°C |
| رطوبت | 10٪ RH تا 90٪ RH، بدون فشرده سازی | |
|
جسمانی مشخصات |
ابعاد | 482.6 mm × 372.0 mm × 88.1 mm |
| وزن | 4.6 کیلوگرم | |
|
اطلاعات بسته بندی |
کیف حمل | 530 mm × 420 mm × 193 mm |
|
جعبه لوازم جانبی |
۴۰۵ میلی متر × ۲۹۰ میلی متر × ۴۸ میلی متر لوازم: . 1x کابل برق . 1x کابل اترنت . 1x کابل USB . 1x کابل HDMI . 1x کابل DP |
|
| جعبه بسته بندی | ۵۵۰ میلی متر × ۴۴۰ میلی متر × ۲۱۰ میلی متر |
منبع ویدیو ویژگی
| کانکتور ورودی | ویژگی ها | ||
| عمق بیت | نرخ نمونه گیری | حداکثر وضوح ورودی | |
| HDMI 20 | 8bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (تنظیم از طریق کارت گرافیکی NVIDIA) |
| 10bit/12bit |
RGB 4:4:4 YCbCr4:4:4 |
3840×1080@60Hz | |
|
YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (تنظیم از طریق کارت گرافیکی NVIDIA) | ||
| دپلومات 12 | 8 بیت |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
4096×2160@60Hz (تنظیم از طریق کارت گرافیکی NVIDIA) |
| 10bit/12bit | RGB 4:4:4 | 3840×1080@60Hz | |
| YCbCr4:4:4 | |||
| YCbCr4:2:2 | 4096×2160@60Hz (تنظیم از طریق کارت گرافیکی NVIDIA) | ||
| DVI دو لینک | 8 بیت |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
3840×1080@60Hz
|
يادداشت ها و هشدارها
يادداشت ها باتری
باتری برای تعویض نیست.
از بین بردن باتری در آتش یا کوره داغ یا خرد کردن یا برش مکانیکی یک باتری می تواند منجر به انفجار شود.
رها کردن یک باتری در یک محیط با دمای بسیار بالا می تواند منجر به انفجار یا نشت مایع یا گاز قابل اشتعال شود.
یک باتری که تحت فشار هوا بسیار پایین قرار می گیرد ممکن است منجر به انفجار یا نشت مایع یا گاز قابل اشتعال شود.
FCC احتیاط
هر گونه تغییر یا اصلاحاتی که به صراحت توسط طرف مسئول تطابق تایید نشده باشد، می تواند مجوز کاربر برای استفاده از تجهیزات را باطل کند.
این دستگاه با بخش 15 قوانین FCC مطابقت دارد. کار با دو شرط زیر مشروط است: (1) این دستگاه نباید باعث تداخل مضر شود،و (2) این دستگاه باید هرگونه تداخل دریافت شده را بپذیرد.، از جمله تداخلاتی که ممکن است باعث عملکرد ناخواسته شود.
توجه: این تجهیزات مورد آزمایش قرار گرفته و مشخص شده است که با محدودیت های یک دستگاه دیجیتال کلاس A مطابق با بخش 15 قوانین FCC مطابقت دارد.این محدودیت ها برای ارائه حفاظت معقول در برابر تداخل مضر در هنگام استفاده از تجهیزات در محیط تجاری طراحی شده اند.این تجهیزات انرژی فرکانس رادیویی را تولید می کنند، استفاده می کنند و می توانند تشعشع کنند و اگر نصب و استفاده از آن مطابق با دستورالعمل استفاده نشود، ممکن است باعث ایجاد آلودگی های مضر شود.
دخالت در ارتباطات رادیویی.استفاده از این تجهیزات در یک منطقه مسکونی احتمالا باعث ایجاد تداخل مضر می شود که در این صورت کاربر ملزم به اصلاح تداخل به هزینه خود خواهد بود.
سایر محصولات
این محصول کلاس A است. در محیط خانگی، این محصول ممکن است باعث تداخل رادیویی شود که در این صورت ممکن است از کاربر خواسته شود اقدامات مناسب را انجام دهد.
این محصول فقط می تواند افقی باشد.
گواهینامه
